PFES3D-45 ABS/PLA 3D-Druckfilament-Materialien Einzeln Farbig Extrusionsmaschinen Produktionslinie

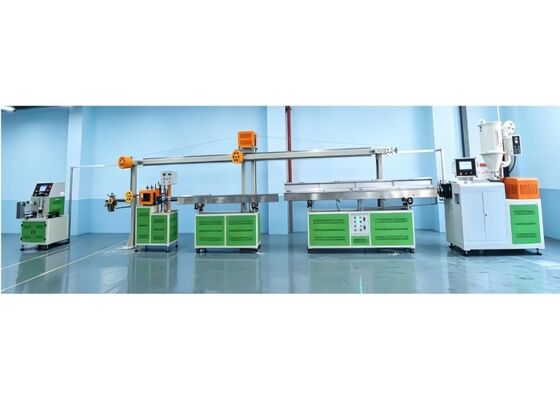

              PFES3D-45 ABS/PLA 3D-Druck Filament Produktionslinie für einfarbige Extrusion

      Anwendungsbereiche: 3D-Druck ist die neueste Drucktechnologie. Mit der wachsenden Nachfrage nach 3D-Druckern haben 3D-Druckfilamente ein großes Marktpotenzial und werden hauptsächlich in 3D-Druckern verwendet. Wir stellen hauptsächlich 3D-Druckfilamente wie ABS, PLA, PETG und TPU her, mit Durchmessern von 1,75 bis 3,0 mm. Die Durchmesser-Toleranz kann innerhalb von ±0,03 mm gesteuert werden, und die Extrusionsgeschwindigkeit reicht von 30 bis 180 Meter pro Minute, was eine saubere Filamentaufwicklung gewährleistet.
Wichtige technische Parameter: 2.1 Schneckendurchmesser: Ø45 mm 2.2 Längen-zu-Durchmesser-Verhältnis (L/D): 28:1 2.3 Schneckendrehzahl: 0–100 U/min (automatische Frequenzumrichter-Drehzahlregelung) 2.4 Extrusionsleistung: 25–30 kg/h 2.5 Produktionslinien-Geschwindigkeit: 30–180 m/min (mit sauberer Strangausrichtung) 2.6 Achsenhöhe: 1,1 Meter (nach oben, unten, links und rechts verstellbar) 2.7 Abmessungen der Produktionslinie: Länge 15 m × Breite 2,5 m × Höhe 2,5 m 2.8 Dreiphasenspannung: 380 V, 3-phasig, 50 Hz 2.9 Gesamtleistung: 50 kW; tatsächlicher durchschnittlicher Stromverbrauch: 20 kWh/Stunde
Werkstatt-Anforderungen: 3.1 Werkstattabmessungen (L × B × H): 25 m × 5 m × 3,5 m (empfohlene Grundfläche von 300 Quadratmetern oder mehr; Boden muss eben sein) 3.2 Temperatur ≤ 50 °C, Luftfeuchtigkeit ≤ 95 Prozent 3.3 Stromversorgung: Dreiphasen-Fünf-Leiter-System (d.h. drei Außenleiter, ein Neutralleiter und ein Schutzleiter), 380 V, 50 Hz 3.4 Die Werkstatt muss mit einem 2 Kubikmeter großen Kühlwassertank, einem Luftkompressor, Getriebeöl und einem 5-adrigen Kabel ausgestattet sein



PFES3D-45 Einzelschneckenextruder:
Heizleistung: 10 kW;
Lüfterleistung: 0,5 kW;
Motorleistung: 11 kW;
Trocknungstrichter: 6,75 kW;
Extrusionsdüse: 2 kW;
Temperaturkontrollierter Wassertank: 12,5 kW;
Kühlwassertank: 0,9 kW;
Heißluftgebläse: 0,75 kW;
Doppelwalzen-Gummiabzug: 1,5 kW;
Bidirektionales Laser-Durchmesser-Messgerät - Drahtspeichergestell: 0,4 kW;
Einplatz-Servowickler: 2 kW;
Gesamtanschlussleistung der Ausrüstung: ca. 50 kW;
Stromverbrauch während der normalen Produktion: ca. 10–15 kW

Ausrüstungsspezifikationsblatt

I.Edelstahl 50 kg Trockner: 1 Einheit
1. Kapazität: 50 kg
2. Heizleistung: 6 kW
3. Lüfterleistung: 0,75 kW
4. Gewicht: 90 kg
5. Verfügt über ein einzigartiges, gebogenes Heißluftkanaldesign, um die Ansammlung von Pulverrückständen am
Boden des Heizelements zu verhindern, was zu Verbrennungen führen könnte.
6. Die Trommel und die inneren Komponenten sind alle aus Edelstahl gefertigt.
7. Die Trommel ist vom Sockel abnehmbar, was eine einfache Reinigung und einen schnellen Materialwechsel ermöglicht.
8. Ausgestattet mit einem Proportional-Abweichungsanzeige-Temperaturregler für präzise Temperaturkontrolle.
Ein duales Überhitzungsschutzsystem reduziert das Risiko von Unfällen
verursacht durch menschliches Versagen oder mechanisches Versagen.

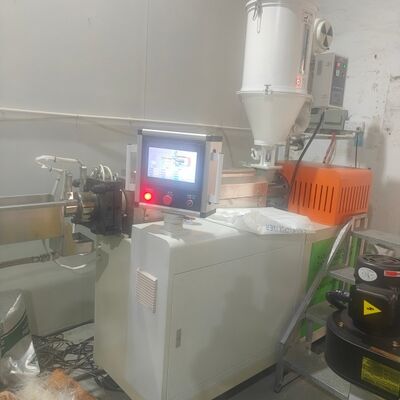

II.PFES3D-45 Monochromer 3D-Filamentextruder: Ein
Satz
1. Schneckendurchmesser: Ø45mm
2. Längen-zu-Durchmesser-Verhältnis (L/D): 28:1
3. Schneckentyp: Universell für PLA, PEDG, ABS und TPU
4. Die Schnecke und der Zylinder sind aus hochwertigem, nitriertem 38CrMoAlA-Stahl gefertigt
und wurden einem Nitrierprozess unterzogen. Nitrierhärte: Schnecke ≥
740 HV; Zylinder ≥ 940 HV. Nitriertiefe: Schnecke
0,4–0,6 mm, Zylinder: 0,6–0,7 mm; Sprödigkeit ist
in beiden Fällen Klasse 2.
5. Das Gehäuse ist aus legiertem Gussstahl gefertigt; die Kontaktflächen zwischen oberem und unterem Gehäuse wurden
präzisionsgeschliffen. Die Zahnräder sind aus 40Cr gefertigt und wurden normalisiert,
angelassen und gehärtet, gefolgt von Zahnradflächenschleifen,
was zu einer Oberflächenrauheit von Ra 0,8 führt. Sie bieten Stoßdämpfung,
Verschleißfestigkeit und geringe Geräuschentwicklung.
6. Getriebe: Getriebe (Bruker)
7. Motorleistung: 11 kW Motor
8. Steuerungsmethode: Frequenzumrichtersteuerung (Haipumonte)
9. Temperaturregelzonen: 1,8 kW × 6 Zonen
10. Kühlzonen: 120 W × 4 Zonen
11. Heizringe: Edelstahl-Heizringe
12. Festkörperrelais: Yangming
13. SPS: Xinjie – 1 Satz
14. Temperaturregelmodul: Xinjie – 1 Satz
15. Aluminiumlegierung-Ausleger-Steuerkasten: 1 Einheit

III.Präzisions-S136-Extrusionsform: ein Satz

1. Formmaterial: S136, spiegelpoliert

2. Kurzer Anguss ohne tote Winkel; die Fertigprodukte haben eine glatte Oberfläche

ohne Defekte wie schwarze Flecken und präzise Maßhaltigkeit

3. Ausgestattet mit 2,5 × 3,0 Düsenköpfen: je ein Satz

4. Düsenköpfe können nach Kundenwunsch angepasst werden



IIII.304 Edelstahl-Warmwassertank: 1 Satz

1. Länge: 4 m

2. Warmwassertanklänge: 2 m

3. Warmwassertanklänge: 2 m

4. Tankmaterial: 304 Edelstahl, Dicke: 1,5 mm

5. Tank-Grundrahmen: 1 Einheit (pulverbeschichtet)

6. Material: Q235 Stahl (geschweißt)

7. 304 Warmwasser-Zirkulationssystem: 2 Sätze

8. Edelstahl-Wasserpumpenleistung: 120 W × 2 Einheiten (New Territories)

9. Heizeinheit: 1 Satz

10. Heizleistung: 12 kW

11. Rollen mit Bremsen: 4

12. Analog-Zifferblatt-Thermometer: 2

13. Ausgestattet mit Kerb-Kabeldurchführungen



V.304 Edelstahl-Kühltank: ein Satz

1. Tanklänge: 4 m

2. Tankmaterial: 304 Edelstahl, Dicke: 1,5 mm

3. Tank-Grundrahmen: 1 Einheit (pulverbeschichtet)

4. Material: Q235 Stahl (geschweißt)

5. 304 Kaltwasser-Zirkulationssystem: 1 Satz

6. Pumpenleistung: 120 W × 1 Einheit (New World)

7. Zweistufiges Wassergebläse: 1 Einheit (Luftkompressor wird vom Kunden geliefert)

8. Ausgestattet mit Kerb-Kabeldurchführungen



VI.Durchmesser-Messgerät: 1 Satz

1. Marke: Raist

2. Echtzeit-Online-Überwachungssystem

3. Messgenauigkeit: 0,001 mm

Messbereich: 0,200 mm–10,00 mm


VII.Doppelwalzen-Gummiabzug + Heißluftgebläse: ein Satz

1. Abzugsverfahren: Doppelwalzenabzug

2. Abzugswalzenmaterial: importierter Gummi

3. Einstellmethode: vertikale Einstellung über 304 Edelstahl-Gewindespindel

4. Antriebsmethode: Synchronriemenantrieb

5. Zugkraft: 1,5 kW Servomotor

6. Geschwindigkeitsregelung: SPS-Steuerung

7. Zuggeschwindigkeit: 0–300 m/min

8. 0,75 kW Hochdruck-Gebläsetrocknungseinheit

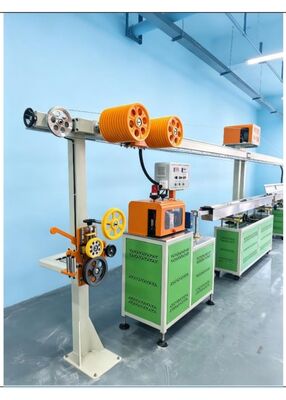

VIII.8-Meter horizontaler Spannungsdrahtspeicher mit Meterzähler: ein

Satz

1. Gestelllänge: 8 m

2. Höhe: 1,97 m

3. Drahtspeicherrollen: ABS-Drahtspeicherrollen, 11 + 12 Stück

4. Drahtspeicherlänge: 150 m

5. 400 kW Getriebemotor

6. 2,5 kg Doppelwellen-Magnetpulver


Hochpräziser Meterzähler

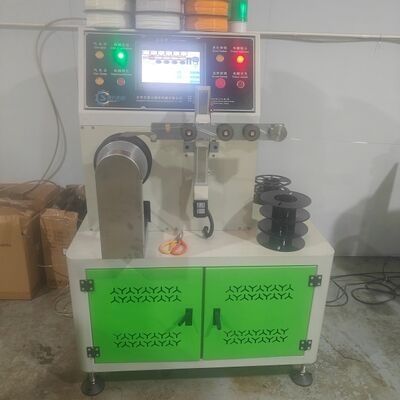

VIIII.Einplatz-Servowickler: 1 Satz

1. Wickelrollenstopper: 1 Satz

2. Positionier-Schrittmotor: 1 Satz

3. Positioniersteuerungsmethode: Leisi Schrittmotorsteuerung

4. Spindel-Servomotor 1,5 kW: 1 Satz

5. Spindelsteuerungsmethode: Servo-Steuerung

6. Pneumatische Rollenwechsel-Funktion, fähig zum rollenlosen Wickeln

7. Automatischer Alarm und Abschaltung bei Erreichen der eingestellten Länge, mit zusätzlicher Abschaltung bei Fadenbruch

8. Stabile Fadenlegung mit ausgezeichneter Stabilität

9. Kompatibel mit Materialrollen von 1–5 kg


Ausgestattet mit einer Materialrollen-Spezifikationsspeicherfunktion

Vakuumverpackungsmaschine 400G

VV.Farb-Mischer 50 kg

VVI.100 kg Trocknungsmaschine + Materialzuführung: 1 Einheit
