PFES3D-45 3D-Drucker Filament Extrusionslinie, 3D-Druckfilament-Extrusionsmaschine

          PFES3D-45 3D-Drucker Filament Extrusionslinie, 3D-Druck Filament Extrusionsmaschine

Die 3D-Drucker-Filament-Extruder-Maschine ist ein vielseitiges Werkzeug mit Anwendungen, die von der kundenspezifischen Filamentproduktion für den 3D-Druck bis hin zu Materialversuchen und Recycling-Initiativen reichen.Die wichtigsten Anwendungen sind folgende::

Massenproduktion: Ermöglicht die großflächige Produktion von Filamenten, um der höheren Nachfrage von kommerziellen 3D-Druckbetrieben gerecht zu werden.
Anpassung: Die Anpassung ermöglicht es den Herstellern, maßgeschneiderte Filamente mit spezifischen Farben und Eigenschaften zu erstellen und fördert Innovationen im Prototyping und in der Kleinproduktion.
Forschung und Entwicklung: Unterstützung von Forschung und Entwicklung durch Ermöglichung der Produktion experimenteller Filamenttypen für die Prüfung und Innovation in der Materialwissenschaft.
Marktversorgung: Bietet eine stetige Versorgung des Marktes mit Filamenten, um die Verfügbarkeit für verschiedene Anwender, von Hobbyisten bis hin zu Industrieanwendern, zu gewährleisten.

Unsere 3D-Druckmaschinen sind an der Spitze der Technologie zur Herstellung von Filamenten.Diese Maschinen sind die ideale Wahl für die Herstellung von hochwertigen Filamenten, die in 3D-Druck-Anwendungen verwendet werden.
Hauptmerkmale:
Vielseitige Filamentarten: Unsere Maschinen können eine Vielzahl von Filamentmaterialien herstellen, darunter PLA, ABS, PETG, TPU und mehr, um den unterschiedlichen Bedürfnissen des 3D-Drucks gerecht zu werden.
Anpassbare Filamentgrößen: Mit anpassbaren Einstellungen ermöglichen unsere Maschinen die Herstellung von Filamenten in verschiedenen Durchmessern und Toleranzen, um spezifische Druckanforderungen zu erfüllen.
Erweiterte Extrusionstechnologie: Ausgestattet mit modernsten Extrudern und Präzisionssteuerungen sorgen unsere Maschinen für eine gleichbleibende Filamentqualität und Durchmessergenauigkeit.
Effiziente Kühlung und Wicklung: Unsere Systeme verfügen über effiziente Kühl- und Wicklungsmechanismen, die zu einer gleichmäßigen Filamentform und einer glatten Wicklung auf Spulen führen.
Qualitätssicherung: Strenge Qualitätskontrollen sind in den Produktionsprozess integriert, um die Qualität und Druckfähigkeit der Filamenten zu gewährleisten.

PFES3D-45 Druckflächenextrusionslinie eignet sich für Normaltemperaturmaterialien wie ABS/PLA/HIPS/PETG/NYLON/PC

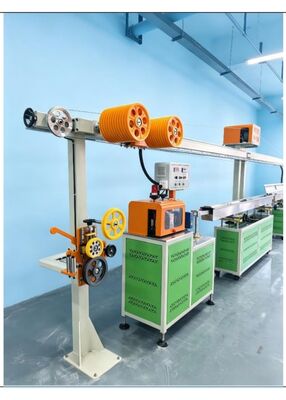

Die Produktionslinie besteht aus einem hochpräzisen Extruder, einer hochwertigen Legierstahlform, einem Wasserbehälter mit konstanten Temperaturen, einem Servotractor, einem automatischen Lagerrack und einem automatischen Wickelgerät.Diese Serie von Produktionslinien alle übernehmen PID-Schließschleife Steuerung und PLC-Steuerung Programm, die bequem und schnell zu bedienen ist.

Die 3D-Drucker-Filament-Extrudiermaschine eignet sich für die Herstellung von ABS, PLA, PC, PA, PETG, PEI, PVA, Peek und anderen 3D-Materialien mit stabiler Toleranz und sauberer Wicklung.Diese Filamentextruder ist wirtschaftlich für die Massenproduktion
Anwendungsbereiche: Der 3D-Druck ist die neueste Drucktechnologie. Mit der wachsenden Nachfrage nach 3D-Druckern haben 3D-Druckfilamente ein großes Marktpotenzial und werden hauptsächlich in 3D-Druckern verwendet.Wir produzieren hauptsächlich 3D-Druckfilamente wie ABS., PLA, PETG und TPU, mit Durchmessern von 1,75 bis 3,0 mm. Die Durchmesser Toleranz kann innerhalb von ±0,03 mm gesteuert werden und die Extrusionsgeschwindigkeit liegt zwischen 30 und 180 m/min.Gewährleistung einer ordentlichen Filamentlagerung.
Schlüsseltechnische Parameter: 2.1 Schraubendurchmesser: Ø45 mm 2.2 Längen-Durchmesser-Verhältnis (L/D): 28:1 2.3 Schraubendurchmesser: 0~100 U/min (automatische Frequenzänderung) 2.4 Extrusionsleistung:25-30 kg/h 2.5 Produktionsleitungsgeschwindigkeit: 30~180 m/min (mit ordnungsgemäßer Strangenausrichtung) 2.6 Mittelhöhe: 1,1 m (nach oben, unten, links und rechts einstellbar) 2.7 Produktionsleitungsmaße: Länge 15 m × Breite 2.5 m × Höhe 2.5 m 2.8 Dreiphasenspannung: 380 V, Dreiphasen, 50 Hz 2.9 Gesamtleistung: 50 kW; tatsächlicher durchschnittlicher Stromverbrauch: 20 kWh/h
Werkstattanforderungen: 3.1 Werkstattmaße (L × W × H): 25 m × 5 m × 3,5 m (empfohlene Bodenfläche von mindestens 300 m2; Boden muss eben sein) 3.2 Temperatur ≤ 50 °C,Luftfeuchtigkeit ≤ 95% 3.3 Stromversorgung: dreiphasiges Fünf-Draht-System (d. h. drei Stromleitungen, ein neutraler und ein Erdungsdraht), 380 V, 50 Hz 3.4 Die Werkstatt muss mit einem Kühlwassertank von 2 Kubikmetern ausgestattet sein,mit einer Leistung von mehr als 50 W, Getriebeöl und 5-Kernkabel



mit einer Breite von mehr als 20 mm,
Heizleistung: 10 kW;
Leistung des Ventilators: 0,5 kW;
Motorleistung: 11 kW;
Trocknungshocker: 6,75 kW;
Extrusionsdämpfer: 2 kW;
Wasserbehälter mit Temperaturregelung: 12,5 kW;
Kühlwasserbehälter: 0,9 kW
Warmluftbläser: 0,75 kW;
Einheit zur Abnahme von Gummi mit zwei Rollen: 1,5 kW;
Zwei-Wege-Laser-Durchmessermessgerät - Drahtlager: 0,4 kW;
Ein-Station-Servo-Windler: 2 kW;
Gesamtinstallationsleistung der Ausrüstung: ca. 50 kW;
Stromverbrauch während der normalen Produktion: ca. 1015 kW

Ausrüstungsspezifikationsblatt

I.Edelstahl 50 kg Trockner: 1 Einheit
1. Kapazität: 50 kg
2Heizleistung: 6 kW
3- Fächerleistung: 0,75 kW
4Gewicht: 90 kg
5Es verfügt über ein einzigartiges geschwungenes Heißluftkanaldesign, um zu verhindern, dass sich Pulverrückstände am
die Basis des Heizkörpers, die zu einer Verbrennung führen könnte.
6Die Trommel und die inneren Komponenten sind aus Edelstahl.
7Die Trommel ist vom Stützpunkt abnehmbar, was eine einfache Reinigung und einen schnellen Materialwechsel erleichtert.
8Ausgestattet mit einem Temperaturregler mit proportionaler Abweichungsanzeige für eine präzise Temperaturkontrolle.
Ein doppeltes Überhitzungsschutzsystem verringert das Unfallrisiko
durch menschliches Versagen oder mechanisches Versagen verursacht.

II.PFES3D-45 Monochrom 3D-Filament-Extruder: ein
Satz
1Schraubendurchmesser: Ø45 mm
2Längen-Durchmesser-Verhältnis (L/D): 28:1
3Schraubentyp: universell für PLA, PEDG, ABS und TPU
4Die Schraube und das Laufwerk sind aus hochwertigem 38CrMoAlA nitriertem Material hergestellt.
mit einer Dicke von mehr als 0,05 mm, jedoch nicht mehr als 0,05 mm
740 HV; Lauf ≥ 940 HV. Nitrierungsschmelze: Schraube
0.4 ∙ 0,6 mm, Lauf: 0,6 ∙ 0,7 mm; Bruchbarkeit ist
In beiden Fällen Grad 2.
5Das Gehäuse ist aus legiertem Gussstahl gefertigt; die Berührungsflächen zwischen dem oberen und dem unteren Gehäuse wurden mit einem
Die Zahnräder bestehen aus 40Cr und wurden normalisiert.
Temper- und Löschwärmebehandlung, gefolgt vom Schleifen der Zahnräder,
Dies führt zu einer Oberflächenrauheit von Ra 0.8Sie bieten Stoßdämpfung.
Verschleißbeständigkeit und geringe Geräuschbelastung.
6. Getriebe: Getriebe (Bruker)
7Motorleistung: 11 kW
8Steuerungsmethode: Frequenzänderung (Haipumonte)
9. Temperaturkontrollezonen: 1,8 kW × 6 Zonen
10Kühlzonen: 120 W × 4 Zonen
11Heizringe: Heizringe aus Edelstahl
12Festkörperrelais:
13- PLC: Xinjie 1 Satz
14. Temperaturkontrollemodul: Xinjie 1 Satz
15- Kantilever-Steuerung aus Aluminiumlegierung: 1 Einheit

III.Präzisions-S136-Extrusionsform: ein Satz

1. Werkstoff der Form: S136, Spiegelveredelung

2. Kurzläufer ohne dunkle Ecken; die Fertigprodukte haben eine glatte Oberfläche

mit einer Breite von mehr als 20 mm,

3. mit 2,5 × 3,0 Druckkopfen ausgestattet: je ein Satz

4. Die Köpfe können angepasst werden, um Kundenanforderungen zu erfüllen



IIII.304 Warmwasserbehälter aus Edelstahl: 1 Satz

1Länge: 4 m

2. Warmwasserbehälterlänge: 2 m

3. Warmwasserbehälter Länge: 2 m

4- Material des Behälters: 304 Edelstahl, Dicke: 1,5 mm

5- Tankgrundrahmen: 1 Einheit (Pulverbeschichtet)

6Material: Q235 Stahl (geschweißt)

7. 304 Warmwasserzirkulation: 2 Sätze

8- Wasserpumpenleistung aus Edelstahl: 120 W × 2 Einheiten (Neue Gebiete)

9Heizungseinheit: 1 Satz

10Heizleistung: 12 kW

11- Rollen mit Bremsen: 4

12Analog-Temperaturmessgeräte: 2

13. mit Keramikkabel-Grommetten ausgestattet



V.304 Kühlbehälter aus Edelstahl: ein Satz

1. Tanklänge: 4 m

2- Material des Behälters: 304 Edelstahl, Dicke: 1,5 mm

3- Tankgrundrahmen: 1 Einheit (Pulverbeschichtet)

4Material: Q235 Stahl (geschweißt)

5. 304 Kaltwasserzirkulation: 1 Satz

6. Pumpenleistung: 120 W × 1 Einheit (Neue Welt)

7Zwei-Stufen-Wasserbläser: 1 Einheit (Luftkompressor vom Kunden geliefert)

8. mit Keramikkabel-Grommetten ausgestattet



VI.Diametermessgerät: 1 Satz

1Marke:

2Echtzeit-Online-Überwachungssystem

3Messgenauigkeit: 0,001 mm

Messbereich: 0,200 mm·10,00 mm


VII.Zwei-Rollen-Gummi-Abzugseinheit + Heißluftbläser: ein Satz

1. Abholverfahren: Zweiroll-Abholverfahren

2. Material für die Abholung: importiertes Gummi

3- Einstellungsmethode: vertikale Einstellung über eine Schraube aus Edelstahl 304

4. Antriebsmethode: synchroner Gurtantrieb

5. Traktionsleistung: Servomotor mit einer Leistung von 1,5 kW

6Drehzahlregelung: PLC-Steuerung

7. Traktionsgeschwindigkeit: 0° 300 m/min

8. 0,75 kW hochdruckgeblasene Trocknungseinheit


VIII.8-Meter-horizontales Spanndrahtlager mit Zähler: eins

Satz

1. Länge des Regals: 8 m

2- Höhe: 1,97 m.

3- Stahlspulen: Stahlspulen aus ABS, 11 + 12 Stück

4. Längen der Drahtlager: 150 m

5. 400 kW Gangmotor

6. 2,5 kg magnetisches Pulver mit zwei Achsen


Hochgenauer Zähler

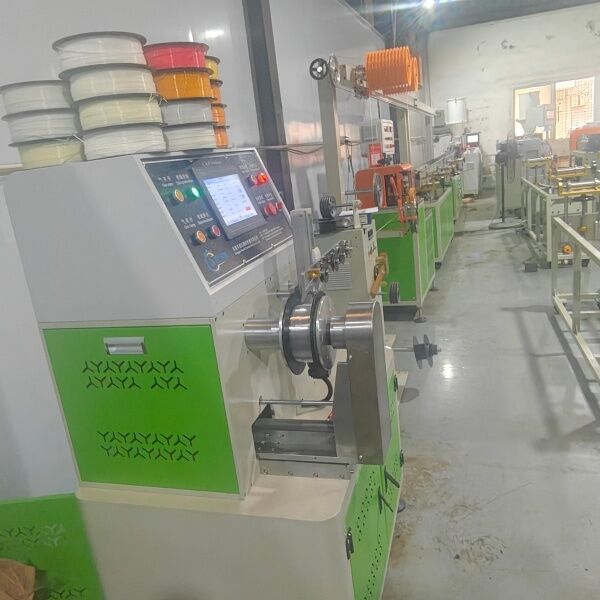

VIIII.Einzelstationservowickler: 1 Satz

1. Wickelverschluss: 1 Satz

2. Positionierungsmotor: 1 Satz

3- Positionssteuerung: Leisi-Schrittmotorsteuerung

4. Spindelmotor 1,5 kW: 1 Satz

5. Spindelsteuerungsmethode: Servo-Steuerung

6. Pneumatische Rollenwechselfunktion, die ohne Rollen gewindet werden kann

7. Automatischer Alarm und Abschaltung bei Erreichen der eingestellten Länge, mit zusätzlicher Schließung durch Gewindebrüche

8. Stabile Garnlagerung mit ausgezeichneter Stabilität

9. Kompatibel mit Materialrollen mit einem Gewicht von 1,5 kg


mit einer Spezifikationsspeicherfunktion für Materialrollen

Vakuumverpackungsmaschine 400G

VV.Farbmischer 50 kg

VVI.100 kg Trocknungsmaschine + Materialzufuhr: 1 Einheit
