PFES3D-45 PLA ABS PETG 3D-Drucker Filament Extruder Maschine, 3D-Druck Filament Extrusionslinie, 1,75/2,85mm 3D-Filamentextruder

          PFES3D-45 PLA ABS PETG 3D-Drucker Filament Extruder Maschine

     Unsere 3D-Drucker-Filamentmaschinen stehen an der Spitze der Filamentherstellungstechnologie. Diese Maschinen sind auf Präzision und Effizienz ausgelegt und die ideale Wahl für die Herstellung hochwertiger Filamente, die in 3D-Druckanwendungen verwendet werden.
Hauptmerkmale:
Vielseitige Filamenttypen: Unsere Maschinen können eine breite Palette von Filamentmaterialien herstellen, darunter PLA, ABS, PETG, TPU und mehr, und decken damit vielfältige 3D-Druckanforderungen ab.
Anpassbare Filamentgrößen: Mit einstellbaren Einstellungen ermöglichen unsere Maschinen die Produktion von Filamenten in verschiedenen Durchmessern und Toleranzen, um spezifische Druckanforderungen zu erfüllen.
Fortschrittliche Extrusionstechnologie: Ausgestattet mit modernsten Extrudern und Präzisionssteuerungen gewährleisten unsere Maschinen eine gleichbleibende Filamentqualität und Durchmessergenauigkeit.
Effiziente Kühlung und Wicklung: Unsere Systeme verfügen über effiziente Kühl- und Wicklungsmechanismen, die zu einer gleichmäßigen Filamentform und einer reibungslosen Wicklung auf Spulen führen.
Qualitätssicherung: Strenge Qualitätskontrollen sind in den Produktionsprozess integriert, um die Filamentqualität und Druckbarkeit zu gewährleisten.

     Die PFES3D-45 Druckfilament-Extrusionslinie ist für Normaltemperaturmaterialien wie ABS/PLA/HIPS/PETG/NYLON/PC geeignet

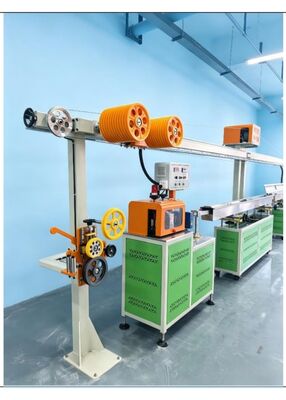

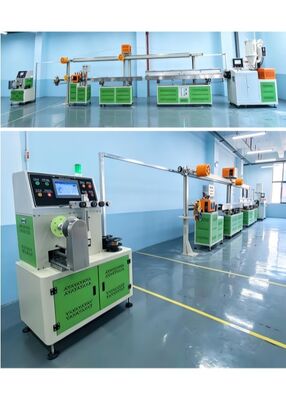

Die Produktionslinie besteht aus einem hochpräzisen Extruder, einer hochwertigen Legierungsstahlform, einem Konstantwassertank, einem Servo-Traktor, einem automatischen Lagergestell und einer automatischen Wickelvorrichtung. Diese Produktionslinienreihe verwendet PID-Regelkreise und eine SPS-Steuerung, die eine bequeme und schnelle Bedienung ermöglicht.

     3D-Drucker-Filament-Extrusionsmaschine eignet sich zur Herstellung von ABS, PLA, PC, PA, PET, PETG, Pei, PVA, Peek und anderen 3D-Materialien mit den Merkmalen stabiler Toleranz und ordentlicher Wicklung. Dieser Filamentextruder-Hersteller ist wirtschaftlich für die Massenproduktion

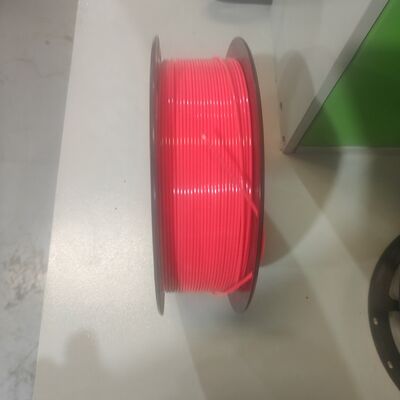

     Anwendungsbereiche: 3D-Druck ist die neueste Drucktechnologie. Mit der wachsenden Nachfrage nach 3D-Druckern haben 3D-Druckfilamente ein großes Marktpotenzial und werden hauptsächlich in 3D-Druckern verwendet. Wir stellen hauptsächlich 3D-Druckfilamente wie ABS, PLA, PETG und TPU her, mit Durchmessern von 1,75 bis 3,0 mm. Die Toleranz des Durchmessers kann innerhalb von ±0,03 mm gesteuert werden, und die Extrusionsgeschwindigkeit reicht von 30 bis 180 Meter pro Minute, was eine ordentliche Filamentverlegung gewährleistet.
Schlüsseltechnische Parameter: 2.1 Schneckendurchmesser: Ø45 mm 2.2 Längen-Durchmesser-Verhältnis (L/D): 28:1 2.3 Schneckendrehzahl: 0–100 U/min (automatische Frequenzumrichter-Drehzahlregelung) 2.4 Extrusionsleistung: 25–30 kg/h 2.5 Produktionsliniengeschwindigkeit: 30–180 m/min (mit ordentlicher Strangausrichtung) 2.6 Achsenhöhe: 1,1 Meter (nach oben, unten, links und rechts verstellbar) 2.7 Abmessungen der Produktionslinie: Länge 15 m × Breite 2,5 m × Höhe 2,5 m 2.8 Dreiphasenspannung: 380 V, 3-phasig, 50 Hz 2.9 Gesamtleistung: 50 kW; tatsächlicher durchschnittlicher Stromverbrauch: 20 kWh/Stunde
Werkstattvoraussetzungen: 3.1 Werkstattabmessungen (L × B × H): 25 m × 5 m × 3,5 m (empfohlene Grundfläche von 300 Quadratmetern oder mehr; der Boden muss eben sein) 3.2 Temperatur ≤ 50 °C, Luftfeuchtigkeit ≤ 95 Prozent 3.3 Stromversorgung: Dreiphasen-Fünf-Leiter-System (d.h. drei Außenleiter, ein Neutralleiter und ein Erdleiter), 380 V, 50 Hz 3.4 Die Werkstatt muss mit einem 2 Kubikmeter großen Kühlwassertank, einem Luftkompressor, Getriebeöl und einem 5-adrigen Kabel ausgestattet sein



PFES3D-45 Einzelschneckenextruder:
Heizleistung: 10 kW;
Lüfterleistung: 0,5 kW;
Motorleistung: 11 kW;
Trocknungstrichter: 6,75 kW;
Extrusionsdüse: 2 kW;
Temperaturkontrollierter Wassertank: 12,5 kW;
Kühlwassertank: 0,9 kW;
Heißluftgebläse: 0,75 kW;
Doppelwalzen-Abzugseinheit: 1,5 kW;
Bidirektionales Laser-Durchmesser-Messgerät - Drahtlagergestell: 0,4 kW;
Einplatz-Servo-Wickler: 2 kW;
Gesamtanschlussleistung der Ausrüstung: ca. 50 kW;
Stromverbrauch während der normalen Produktion: ca. 10–15 kW

Gerätespezifikationsblatt

I.Edelstahl 50 kg Trockner: 1 Einheit
1. Kapazität: 50 kg
2. Heizleistung: 6 kW
3. Lüfterleistung: 0,75 kW
4. Gewicht: 90 kg
5. Verfügt über ein einzigartiges, gebogenes Heißluftkanaldesign, um die Ansammlung von Pulverrückständen am
Boden des Heizelements zu verhindern, was zu Verbrennungen führen könnte.
6. Die Trommel und die internen Komponenten sind alle aus Edelstahl gefertigt.
7. Die Trommel ist vom Sockel abnehmbar, was eine einfache Reinigung und einen schnellen Materialwechsel ermöglicht.
8. Ausgestattet mit einem Proportional-Abweichungsanzeige-Temperaturregler für präzise Temperaturkontrolle.
Ein duales Überhitzungsschutzsystem reduziert das Risiko von Unfällen
verursacht durch menschliches Versagen oder mechanisches Versagen.

II.PFES3D-45 Monochromer 3D-Filamentextruder: Ein
Satz
1. Schneckendurchmesser: Ø45mm
2. Längen-Durchmesser-Verhältnis (L/D): 28:1
3. Schneckentyp: Universell für PLA, PEDG, ABS und TPU
4. Die Schnecke und der Zylinder sind aus hochwertigem 38CrMoAlA-Nitrierstahl gefertigt
und wurden einem Nitrierverfahren unterzogen. Nitrierhärte: Schnecke ≥
740 HV; Zylinder ≥ 940 HV. Nitriertiefe: Schnecke
0,4–0,6 mm, Zylinder: 0,6–0,7 mm; Sprödigkeit ist
Klasse 2 in beiden Fällen.
5. Das Gehäuse ist aus legiertem Gussstahl gefertigt; die Kontaktflächen zwischen dem oberen und unteren Gehäuse wurden
präzisionsgeschliffen. Die Zahnräder sind aus 40Cr gefertigt und wurden normalisiert,
angelassen und gehärtet, gefolgt von Zahnflankenschleifen,
was zu einer Oberflächenrauheit von Ra 0,8 führt. Sie bieten Stoßdämpfung,
verschleißfestigkeit und geringe Geräuschentwicklung.
6. Getriebe: Getriebe (Bruker)
7. Motorleistung: 11 kW Motor
8. Steuerungsmethode: Frequenzumrichtersteuerung (Haipumonte)
9. Temperaturregelzonen: 1,8 kW × 6 Zonen
10. Kühlzonen: 120 W × 4 Zonen
11. Heizringe: Heizringe aus Edelstahl
12. Festkörperrelais: Yangming
13. SPS: Xinjie – 1 Satz
14. Temperaturreglermodul: Xinjie – 1 Satz
15. Aluminiumlegierung-Ausleger-Schaltschrank: 1 Einheit

III.Präzisions-S136-Extrusionsform: ein Satz

1. Formmaterial: S136, spiegelpoliert

2. Kurzer Anguss ohne tote Winkel; die Fertigprodukte haben eine glatte Oberfläche

ohne Defekte wie schwarze Flecken und präzise Maßhaltigkeit

3. Ausgestattet mit 2,5 × 3,0 Düsenköpfen: je ein Satz

4. Düsenköpfe können nach Kundenwunsch angepasst werden



IIII.304 Edelstahl-Warmwassertank: 1 Satz

1. Länge: 4 m

2. Warmwassertanklänge: 2 m

3. Warmwassertanklänge: 2 m

4. Tankmaterial: 304 Edelstahl, Dicke: 1,5 mm

5. Tank-Basisrahmen: 1 Einheit (pulverbeschichtet)

6. Material: Q235 Stahl (geschweißt)

7. 304 Warmwasser-Zirkulationssystem: 2 Sätze

8. Edelstahl-Wasserpumpenleistung: 120 W × 2 Einheiten (New Territories)

9. Heizeinheit: 1 Satz

10. Heizleistung: 12 kW

11. Rollen mit Bremsen: 4

12. Analog-Zifferblatt-Thermometer: 2

13. Ausgestattet mit Keramik-Kabeldurchführungen



V.304 Edelstahl-Kühltank: ein Satz

1. Tanklänge: 4 m

2. Tankmaterial: 304 Edelstahl, Dicke: 1,5 mm

3. Tank-Basisrahmen: 1 Einheit (pulverbeschichtet)

4. Material: Q235 Stahl (geschweißt)

5. 304 Kaltwasser-Zirkulationssystem: 1 Satz

6. Pumpenleistung: 120 W × 1 Einheit (New World)

7. Zweistufiges Wassergebläse: 1 Einheit (Luftkompressor vom Kunden zu liefern)

8. Ausgestattet mit Keramik-Kabeldurchführungen



VI.Durchmesser-Messgerät: 1 Satz

1. Marke: Raist

2. Echtzeit-Online-Überwachungssystem

3. Messgenauigkeit: 0,001 mm

Messbereich: 0,200 mm–10,00 mm


VII.Doppelwalzen-Abzugseinheit + Heißluftgebläse: ein Satz

1. Abzugsmethode: Doppelwalzen-Abzug

2. Abzugswalzenmaterial: importierter Gummi

3. Einstellmethode: vertikale Einstellung über 304 Edelstahl-Gewindespindel

4. Antriebsmethode: Synchronriemenantrieb

5. Zugkraft: 1,5 kW Servomotor

6. Geschwindigkeitsregelung: SPS-Steuerung

7. Zuggeschwindigkeit: 0–300 m/min

8. 0,75 kW Hochdruckgebläse-Trocknungseinheit


VIII.8-Meter horizontaler Spannungsdraht-Lagergestell mit Meterzähler: ein

Satz

1. Gestelllänge: 8 m

2. Höhe: 1,97 m

3. Drahtspeicherrollen: ABS-Drahtspeicherrollen, 11 + 12 Stück

4. Drahtspeicherlänge: 150 m

5. 400 kW Getriebemotor

6. 2,5 kg Doppelwellen-Magnetpulver


Hochpräziser Meterzähler

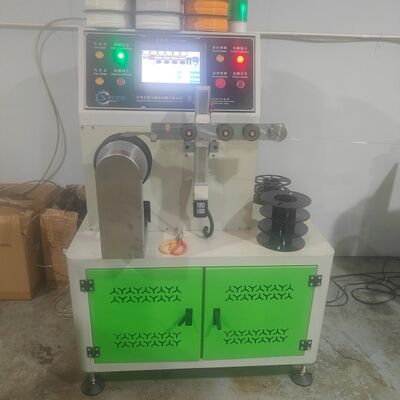

VIIII.Einplatz-Servo-Wickler: 1 Satz

1. Wickelrollenstopper: 1 Satz

2. Positionier-Schrittmotor: 1 Satz

3. Positioniersteuerungsmethode: Leisi Schrittmotorsteuerung

4. Spindel-Servomotor 1,5 kW: 1 Satz

5. Spindelsteuerungsmethode: Servo-Steuerung

6. Pneumatische Rollenwechsel-Funktion, fähig zum wickellosen Wickeln

7. Automatischer Alarm und Abschaltung bei Erreichen der eingestellten Länge, mit zusätzlicher Abschaltung bei Fadenbruch

8. Stabile Fadenverlegung mit ausgezeichneter Stabilität

9. Kompatibel mit Materialrollen von 1–5 kg


Ausgestattet mit einer Materialrollen-Spezifikationsspeicherfunktion

Vakuumverpackungsmaschine 400G

VV.Farb-Mischer 50 kg

VVI.100 kg Trocknungsmaschine + Materialzuführung: 1 Einheit
